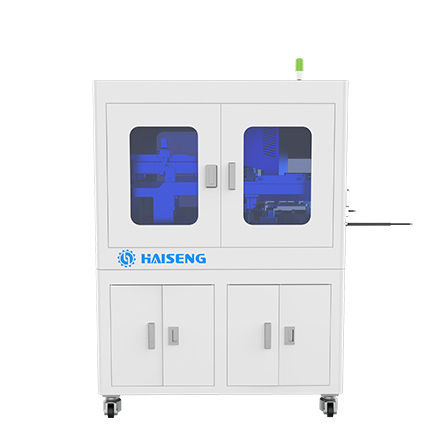

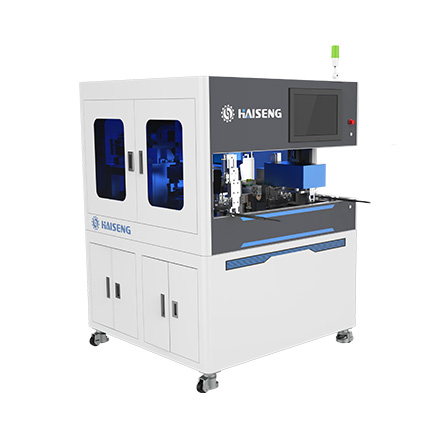

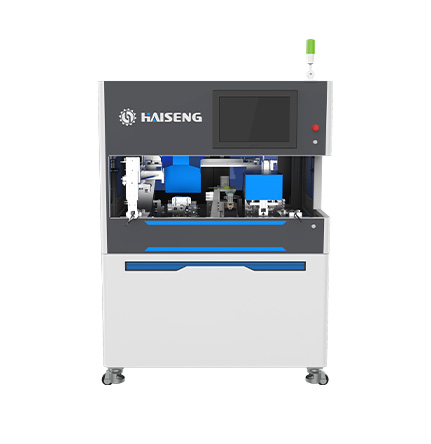

交流枪单头加工设备

HS-J10

本机采用先进的伺服电机、运动控制卡及工业电脑控制系统，气缸传动，剥皮，套号码管，打端子一次性完成；低噪音，低耗电，高速度，效率高等特点。剥皮方式由气缸传动完成，其动作快，定位准；剥皮后废料采用真空吸料方式，使工作环境干净整洁。适应于散粒端子压接（可根据不同的端子定制），针对新能源汽车交流充电枪线缆的加工，效率有显著提升。

产品咨询获取报价

应用领域产品特点技术参数

uploads/image/20240826/1724666454.jpg

功能特点:

端子机采用伺服电机控制、速度快、精准、小型轻便设计；
参数设定更便捷，数据更直观，更加便于操作；
工作噪音小、安全性高、省电、高效、稳定；
气动方式剥皮，结构简单，调试方便；
防呆结构，放线夹设置线束类型标识，防止放错线而压错端子；
具有自动收废料功能，真空吸取废料装置，使工作环境整洁

设备名称	交流枪单头加工设备
设备型号	HS-J10
功能	线缆剥皮，打印套号码管，端子压接
外形尺寸	1350mm1350mm1850mm
重量	约1200KG
压接行程	30mm
工作电源	AC220V/50Hz(单相) 10A /内部电源 DC24V
整机功率	7000W
剥皮长度	0-20mm（剥外皮75-150mm）
加工线径	2.5mm（需要更换治具）、4mm、6mm²
工作气压	0.6-0.8Mpa（请使用稳定清洁干燥气源，不低于 0.6Mpa）
压着能力	4T
启动方式	按钮和触摸电脑
控制方式	上位机、运动控制卡、气动控制
显示方式	19寸电脑

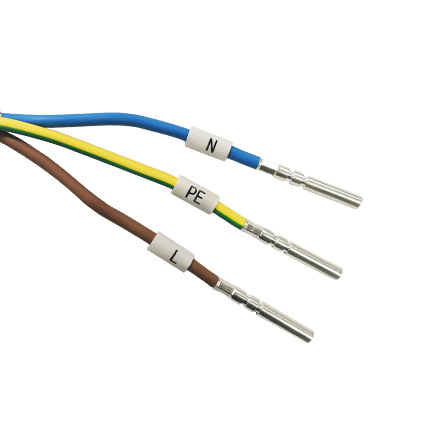

适用线材	26-32A 交流枪线缆
检测方式	缺线检测、端子缺料检测、压接机压力检测
产品更换	人工更换相关治具、电动记忆剥皮长度和剥皮深度
压力监控	底板式压力监控
程序存储	1000组
工作效率	20S/条（视线材而定）
