管型端子剥皮压接机

HS-16PDL+T

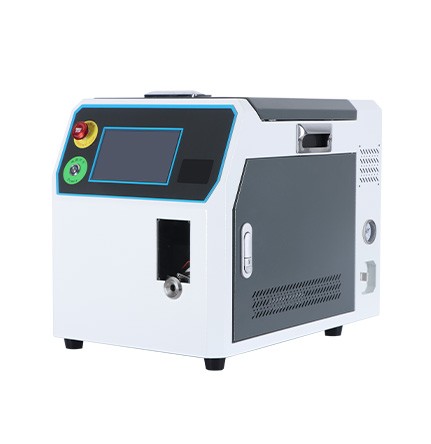

本机型专为单粒的管型端子而设计，是一款操作简单、高效、性价比高、高质量的半自动预绝缘管型端子伺服压接机。实现一体化，振动盘供料、电动夹线、电动剥皮、电动扭线、穿端子、伺服压接；触摸屏操作、电动调整穿入距离、设定参数保存，可直接调用。适用于 0.5-16mm²的线束加工；整机封闭式外观，端子由送料仓供料，自动触发启动，剥皮、扭线、穿端子、压接等一体化作业，方便快捷，无需更换端子压接模具

产品咨询获取报价

应用领域产品特点技术参数

uploads/image/20240826/1724666454.jpg

本机型专为单粒的管型端子而设计，是一款操作简单、高效、性价比高、高质量的半自动预绝缘管型端子伺服压接机。实现一体化，振动盘供料、电动夹线、电动剥皮、电动扭线、穿端子、伺服压接；触摸屏操作、电动调整穿入距离、设定参数保存，可直接调用。适用于0.5-16mm²的线束加工；整机封闭式外观，端子由送料仓供料，自动触发启动，剥皮、扭线、穿端子、压接等一体化作业，方便快捷，无需更换端子压接模具

功能特点：

HMI 界面操作；

生产效率高的优点；

整体封闭式外观设计；

自动触发或（可加装脚踏开关）启动，快捷方便；

气动、电动相配合多样化；

机器动作灵活性强，安全操作；

机械机构紧凑且无需要更换模具

设备名称	管型端子剥皮压接机
设备型号	HS-16PDL+T
功能	压接管型预绝缘端子
特点	噪声小、精度高、操作简单、人机交互友好
外形尺寸	360520425mm
重量	约62kg
电源	AC220V 50Hz 10A
功率	1500W
扭线功能	支持
气源	0.5-0.6Mpa 稳定清洁干燥气源，接入气源要保持不低于 0.6 Mpa
线号规格	适合 BVR 线 0.5-16 平方
压接形状	正形四边形压接，伺服电机压接，压接高度大小随意可调压接形状可定制专用压接模
检测项目	端子有无检测、等各种运行检测
剥皮穿入	剥皮长度6-30mm，穿入胶壳位置电机调节可控制，解放原来的机械限位调出入
剥皮方式	旋转剥皮、平行剥皮、旋转扭线、方向可正转和反转
扭线长度	6-30mm

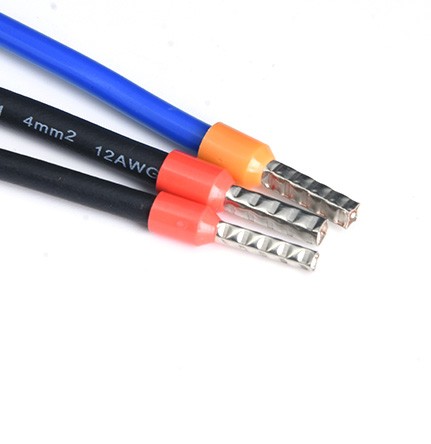

端子规格	0.3(定制)0.5至16平方；端子绝缘体长度11mm以内、导体长度20mm以内
生产效率	约 3.2s/单粒端子，具体有可能因线材有所变化（视为机器单次运行周期），人工操作时约 4s/单粒端子（根据线材而定）更换产品人工更换相关治具和调整振动盘、选用原有参数，控制记忆参数调用
