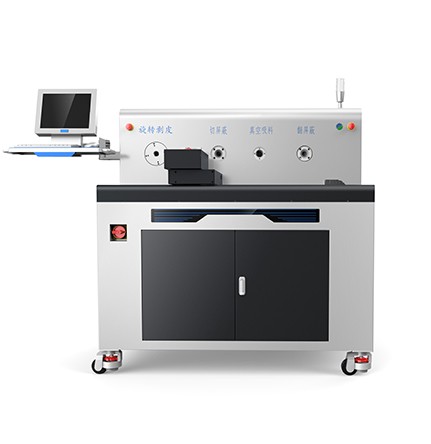

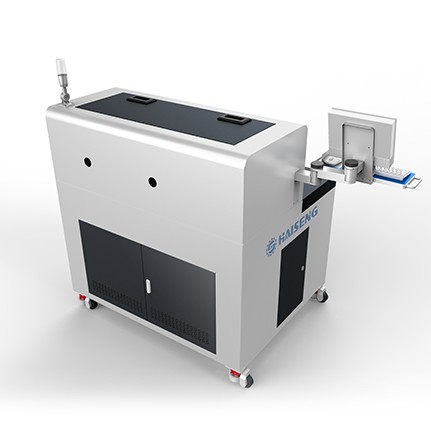

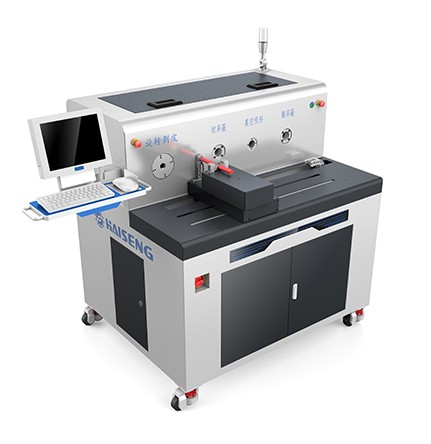

自动剥皮翻切一体机

HS-BQF70

自动剥外皮、切屏蔽、翻屏蔽、剥内皮自动化于一体，适用线缆外径2.5~70mm²，采用旋转剥皮方式剥皮，配备线束定位检测、安全门开启检测，；采用伺服动力系统，采用工业计算机（上位机软件），操作简单便捷，广泛应用于新能源线束、充电桩线束、带编织层信号线缆等的编织层切割处理

产品咨询获取报价

应用领域产品特点技术参数

uploads/image/20240826/1724666454.jpg

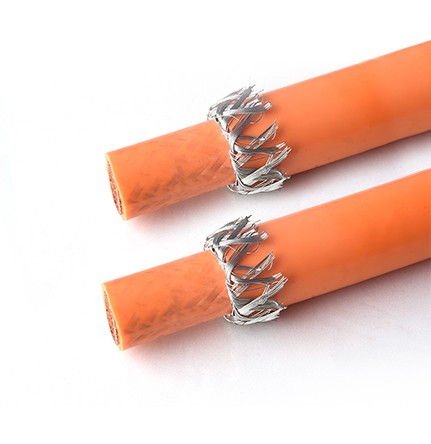

本设备专为汽车新能源行业量身订做的外绝缘皮剥皮、屏蔽网切除、屏蔽网翻转、内绝缘层剥头集合了四个流程的自动化一体设备，旋压方式切屏蔽、不损伤内绝缘皮、效率快、精度高，针对新能源配置线，充电桩和充电枪等其他线材加工，是我司自主研发的线束加工设备之一；人性化的设计、操作简单、精度高、高品质、稳定性高，产品适用于70平方以下电缆线、新能源线的加工。

功能特点：

更换配套快捷方便；
一键式自动夹料，夹紧力、夹点位置自由控制；
不损伤内绝缘皮、效率快、精度高；
全数字化调整，操作简单；
自动适应切翻角度、切屏蔽压力可控；
可以单独剥外绝缘皮，切屏蔽网，内绝缘皮剥皮（半剥、全剥），每个工序可单独使用；

产品型号	HS-BQF70
产品名称	自动剥皮切翻屏蔽一体机
功能	外绝缘皮剥皮、屏蔽网切除、屏蔽网翻转、内绝缘层剥头，真空吸废料
外形尺寸	207211821806mm
重量	约300KG
电源	AC220V 50HZ 10A
功率	3KW
工作气压	0.5-0.7MPa（不低于0.6MPa）
储存容量	999组
加工范围	2.5-70平方
剥皮长度	5-110mm（其他长度需定制）
屏蔽网翻转长度	5-20mm
显示方式	12.1寸工业电脑
单头节拍时间	约30S；产品转换时间：＜10min
检测方式	线束定位检测安全门开启检测
控制方式	工业计算机（上位机软件）运动控制卡、气动控制
真空吸料	支持
